Steadyrack स्थापना सलाह
अपने Steadyrack बाइक रैक स्थापना के साथ मदद की आवश्यकता है? इस पृष्ठ की जानकारी आपको अपनी स्थापना से अधिकतम प्राप्त करने के लिए कुछ युक्तियाँ और चालें प्रदान करेगी।
आप अपने बाइक रैक को स्थापित करने के तरीके पर हमारा वीडियो देख सकते हैं, एक स्टेडीरैक या लॉक ब्रैकेट के लिए इंस्टॉलेशन मैनुअल डाउनलोड कर सकते हैं और नीचे स्पेसिंग और माउंटिंग हाइट्स पर सुझावों के लिए हमारे गाइड देख सकते हैं।
जिनमें से सभी आपको अपने रैक के इष्टतम प्रदर्शन और सर्वोत्तम उपयोग को प्राप्त करने में मदद करेंगे।
एक स्थिर बाइक रैक कैसे स्थापित करें
स्थापना निर्देश
अपनी बाइक रैक फिट करते समय, हम आपको इष्टतम प्रदर्शन के लिए स्थापना निर्देशों का पालन करते हुए प्रत्येक व्यक्तिगत बाइक के अनुरूप अपने स्टेडीरैक को मापने और माउंट करने की सलाह देते हैं।
अपने नए Steadyrack को अनबॉक्सिंग करें
अपने Steadyrack के साथ शामिल
1 x Steadyrack2 x अंत कैप्स
1 x रियर टायर आराम
4 x Hex Coach Screws - for Rack (M8 x 50mm)
4 x Masonry* Wall Plugs/Anchors - for Rack (Ø10mm x 50mm)
2 x Screws - for Rear Tyre Rest (M6 x 30mm)
2 x Masonry* Wall Plugs/Anchors - for Rear Tyre Rest (Ø8mm x 38mm)
*Wall Plugs for Masonry Use ONLY
अपने स्टेडीरैक बॉक्स में आपको मेसनरी (ईंट / कंक्रीट) या टिम्बर में अपने रैक को स्थापित करने के लिए फिक्सिंग मिलेगी।
सभी स्टेडीरैक बाइक रैक को इकट्ठा किया जा सकता है और फिर किसी भी संरचनात्मक रूप से ध्वनि ऊर्ध्वाधर सतह पर लगाया जा सकता है जो रैक और बाइक के वजन का समर्थन करने में सक्षम है।
यदि आप अपने रैक को एक अलग सतह पर माउंट करना चाहते हैं; जैसे स्टील, आपको अतिरिक्त फिक्सिंग खरीदने की आवश्यकता होगी।
आरंभ करने से पहले:
हम आपके स्टेडीरैक को जिप्रोक, प्लास्टरबोर्ड या ड्राईवॉल में स्थापित करने की सलाह नहीं देते हैं। ऐसा करने से आपकी स्किड्रेक वारंटी शून्य हो जाएगी। प्रदान किए गए दीवार प्लग केवल चिनाई उपयोग के लिए हैं।
युक्तियाँ:
यदि आपकी दीवार के स्टड को जगह नहीं दी गई है कि आप अपने रैक को कैसे सेट करना चाहते हैं, तो आप एक उपयुक्त शक्ति आधार बनाने के लिए दीवार पर प्लाईवुड स्थापित कर सकते हैं जो आपको अपने लेआउट के साथ अधिक लचीलापन प्रदान करता है। अपने स्टेडीरैक इंस्टॉलेशन के स्पेसिंग, लेआउट और डिज़ाइन के साथ अधिक मार्गदर्शन के लिए नीचे स्क्रॉल करें।
व्यक्तिगत बाइक रैक के लिए बढ़ती ऊंचाई को कैसे मापें
रैक को फर्श पर रखें।
बाइक को रैक में रखें जैसा कि दिखाया गया है, पीछे के टायर के बीच एक अंतर छोड़ दें और 50 मिमी और 75 मिमी के बीच दीवार (ए) आदर्श है। यह वह दूरी होगी जब बाइक रैक में होने पर जमीन के ऊपर लटकती है।
शीर्ष माउंटिंग छेद (बी) में से एक में फर्श पर एक अस्थायी निशान रखें।
- लकड़ी में स्थापना के लिए दो ऊर्ध्वाधर छेद का उपयोग किया जाता है।
- चिनाई स्थापना के लिए दो क्षैतिज छेद का उपयोग किया जाता है।
दीवार और फर्श (सी) पर निशान के बीच की दूरी को मापें।
आपको केवल एक माप को दीवार पर स्थानांतरित करने की आवश्यकता है। फिर अपने छेद को ड्रिल करें और ढीले तरीके से अपने रैक को माउंट करें, एक स्पिरिट लेवल लें, और सुनिश्चित करें कि रैक लेवल है और फिर बाकी छेदों को चिह्नित करें।
बाइक रैक को दीवार या फ्रेम पर चढ़ाना
Transfer the measurement to the wall and drill a hole where you have marked the wall (C).
For masonry - drill the hole using the 10mm bit and insert a 10mm wall plug. For timber - drill a pilot hole using a 4mm bit.
अपने रैक को लटकाएं और एकल बोल्ट या स्क्रू को शिथिल रूप से स्थापित करें। अब आपका रैक एक बोल्ट से लटक रहा है।
एक स्पिरिट स्तर लें और इसे प्लास्टिक बॉडी के खिलाफ रैक के किनारे रखें और सुनिश्चित करें कि रैक स्तर है।
रैक को दीवार के खिलाफ मजबूती से पकड़ें और सुनिश्चित करें कि यह हिलता नहीं है, फिर शीर्ष पर शेष छेद और नीचे दो शेष छेदों को एक अंकन पेन या पेंसिल से चिह्नित करें।
रैक को हटा दें और बाकी सभी छेदों को ड्रिल करें।
यदि चिनाई में स्थापित किया जाता है तो आपूर्ति की गई चिनाई दीवार प्लग डालें।
अब छेद पर अपने रैक को पकड़ें और सभी 4 हेक्स बोल्ट डालें और रैक को दीवार पर मजबूती से ठीक करें।

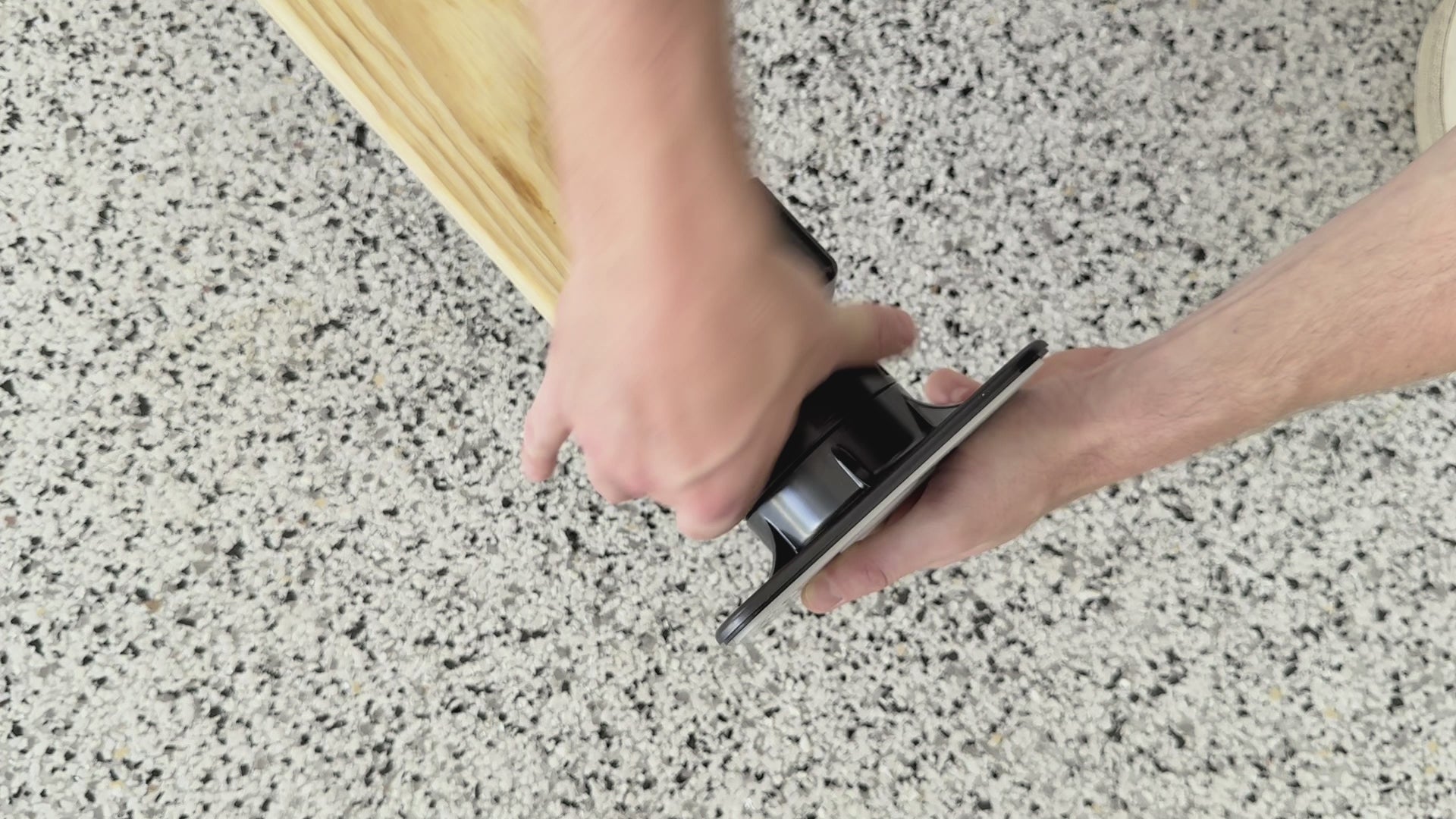

बढ़ती प्लेटों पर अपनी अंतिम टोपी पर क्लिक करें।
मदद की जरूरत? हमारे एंड कैप इंस्टॉलेशन टिप्स के लिए इस त्वरित वीडियो को देखें।
चिनाई स्थापना - आरेख D
- आरेख D में दिखाए गए अनुसार दो क्षैतिज माउंटिंग छेदों का उपयोग करें।
- चिनाई ड्रिल बिट का उपयोग करें।
- आपूर्ति की गई चिनाई दीवार प्लग का उपयोग करें - बोल्ट को रैक में पेंच करने से पहले ड्रिल किए गए छेद में डालें।
- आपूर्ति किए गए हेक्स बोल्ट और दीवार प्लग 10 मिमी हैं। 10 मिमी ड्रिल बिट या समकक्ष का उपयोग करें।
लकड़ी की स्थापना - आरेख E
- आरेख E में दिखाए गए अनुसार दो ऊर्ध्वाधर माउंटिंग छेद का उपयोग करें।
- Use a 4mm drill bit to drill a pilot hole for timber.
- लकड़ी की स्थापना के लिए कोई दीवार प्लग नहीं।
- हेक्स बोल्ट सीधे लकड़ी में पेंच करते हैं - स्टडवर्क या फ्रेम।
अन्य स्थापना प्रकार
स्थापना के अन्य सभी तरीकों के लिए - उदाहरण के लिए, स्टील - कृपया उचित फिक्सिंग और स्थापना सलाह के लिए अपने स्थानीय हार्डवेयर आपूर्तिकर्ता से परामर्श करें।
युक्तियाँ:
1. यदि आप पहले एक बोल्ट को शिथिल रूप से स्थापित करते हैं और इसे रैक का समर्थन करने देते हैं तो बाकी डालने के दौरान रैक को घूमने से रोकने के बिना शेष तीन को सम्मिलित करना आसान है।
2. रैक को सुरक्षित करने के लिए केवल 4 बोल्ट की आवश्यकता होती है। 2 ऊपर और 2 नीचे। अपने स्थापना प्रकार के आधार पर ऊर्ध्वाधर या क्षैतिज छेद का उपयोग करें।
रियर टायर रेस्ट स्थापित करना
अपनी बाइक लें और इसे रैक में लटका दें।
पीछे के टायर को आराम दें और इसे अपनी बाइक (जी) से पीछे के धुरे के अनुरूप दीवार के खिलाफ पीछे के टायर के पीछे रखें।
शीर्ष माउंटिंग छेद के माध्यम से दीवार पर एक निशान रखें। यह आपको बाकी के लिए बढ़ती ऊंचाई देगा।
बाकी और बाइक निकाल दें।
अपनी आत्मा का स्तर लें और इसे दीवार के खिलाफ अपने रैक के केंद्र में रखें। सुनिश्चित करें कि पीछे का टायर आराम और रैक स्तर हैं।
इस निशान पर एक छेद ड्रिल करें - नीचे नोट्स देखें।
उस छेद का उपयोग करके अपने पिछले टायर को ढीले ढंग से फिट करें।
शेष स्तर की जांच करें और दूसरे छेद को चिह्नित करें।
बाकी को हटा दें और ऊपर दिए गए दूसरे बोल्ट के लिए छेद ड्रिल करें।
बाकी को स्थापित करें।
चिनाई स्थापना - आरेख H
- चिनाई ड्रिल बिट का उपयोग करें।
- आपूर्ति की गई चिनाई दीवार प्लग का उपयोग करें - बोल्ट को पीछे के टायर आराम में पेंच करने से पहले ड्रिल किए गए छेद में डालें।
- रियर टायर रेस्ट - आपूर्ति किए गए स्क्रू और दीवार प्लग 8 मिमी हैं। 8 मिमी ड्रिल बिट या समकक्ष का उपयोग करें।
लकड़ी की स्थापना - आरेख I
- Use a 4mm drill bit to drill a pilot hole for timber if required. Some softer timber types will not require a pilot hole.
- लकड़ी की स्थापना के लिए कोई दीवार प्लग आवश्यक नहीं है।
- स्क्रू को सीधे लकड़ी में डाला जाता है - स्टडवर्क या फ्रेम।
अन्य स्थापना प्रकार
स्थापना के अन्य सभी तरीकों के लिए - जैसे स्टील - कृपया उचित फिक्सिंग और स्थापना सलाह के लिए अपने स्थानीय हार्डवेयर आपूर्तिकर्ता से परामर्श करें।
युक्तियाँ:
एक बार जब आप बाकी को टायर के पीछे रख देते हैं तो बाइक का वजन इसे अस्थायी रूप से दीवार के खिलाफ पकड़ लेगा, जबकि आप अपने छेद को चिह्नित करते हैं।
